Kao dobavljač portalnih dizalica, često susrećem klijente koji nisu sigurni kako čitati dijagram nosivosti portalnih dizalica. Razumijevanje dijagrama opterećenja ključno je za siguran i učinkovit rad ovih snažnih strojeva. U ovom postu na blogu vodit ću vas kroz proces čitanja dijagrama opterećenja portalne dizalice, pružajući vam znanje koje vam je potrebno za donošenje informiranih odluka.
Što je dijagram opterećenja portalne dizalice?
Dijagram opterećenja portalne dizalice je dokument koji pruža detaljne informacije o mogućnostima podizanja dizalice u različitim uvjetima. Uključuje podatke kao što su najveća nosivost, radijus (udaljenost od središta dizalice do tereta), duljina kraka i kut kraka. Ove su informacije bitne za rukovatelje kako bi osigurali da dizalica nije preopterećena, što može dovesti do nesreća i oštećenja opreme.
Ključne komponente dijagrama opterećenja portalne dizalice
1. Nosivost
Nosivost je najveća težina koju dizalica može sigurno podići na određenom radijusu i duljini kraka. Obično se mjeri u tonama ili kilogramima. Nosivost se smanjuje kako se radijus povećava, budući da krak dizalice mora podnijeti teret na većoj udaljenosti. Na primjer, portalna dizalica može imati nosivost od 20 tona u radijusu od 5 metara, ali samo 10 tona u radijusu od 10 metara.
2. Radijus
Radijus je vodoravna udaljenost od središta rotacije dizalice do središta tereta. To je važan čimbenik u određivanju kapaciteta dizanja dizalice, jer što je teret dalje od dizalice, to je veći pritisak na granu. U dijagramu opterećenja obično će biti navedena nosivost za različite radijuse, omogućujući operaterima da odaberu odgovarajuću postavku za svoj zadatak dizanja.
3. Duljina grane
Duljina kraka odnosi se na duljinu kraka dizalice, što je krak koji se proteže od tijela dizalice do tereta. Dulja grana omogućuje dizalici da dosegne veće visine i udaljenosti, ali također smanjuje nosivost. Grafikon opterećenja pokazat će kako se nosivost mijenja s različitim duljinama kraka, pomažući operaterima da odaberu pravu konfiguraciju kraka za svoj posao.
4. Kut grane
Kut kraka je kut između kraka i horizontalne ravnine. To utječe na kapacitet dizanja i stabilnost dizalice. Strmiji kut kraka općenito omogućuje veću nosivost, budući da krak bolje podnosi teret. Grafikon opterećenja pružit će informacije o nosivosti pri različitim kutovima kraka, omogućujući rukovateljima da prilagode kut kraka prema zahtjevima dizanja.
Kako čitati dijagram opterećenja portalne dizalice
Korak 1: Identificirajte model dizalice
Prvi korak u čitanju dijagrama opterećenja portalne dizalice je identificiranje specifičnog modela dizalice. Svaki model dizalice ima svoju vlastitu jedinstvenu tablicu opterećenja, budući da se mogućnosti podizanja mogu razlikovati ovisno o dizajnu, veličini i specifikacijama dizalice. Provjerite imate li ispravan dijagram opterećenja za vaš model dizalice.
Korak 2: Odredite polumjer
Zatim morate odrediti radijus na kojem ćete podizati teret. Izmjerite horizontalnu udaljenost od središta rotacije dizalice do središta tereta. Nakon što dobijete radijus, pronađite odgovarajuću vrijednost na dijagramu opterećenja.
Korak 3: Odaberite duljinu kraka
Ako vaša portalna dizalica ima podesivu granu, trebate odabrati odgovarajuću duljinu kraka za svoj zadatak dizanja. Uzmite u obzir visinu i udaljenost koju trebate doseći, kao i zahtjeve nosivosti. Pronađite duljinu kraka na dijagramu opterećenja i zabilježite odgovarajuće vrijednosti nosivosti.
Korak 4: Provjerite kut kraka
Odredite potrebni kut kraka na temelju zahtjeva dizanja. Pogledajte dijagram nosivosti kako biste pronašli nosivost pri odabranom kutu kraka. Provjerite je li teret koji planirate podići unutar dopuštene nosivosti za taj kut kraka.
Korak 5: Razmotrite druge čimbenike
Osim polumjera, duljine kraka i kuta kraka, postoje i drugi čimbenici koji mogu utjecati na kapacitet dizanja dizalice, kao što je vrsta opterećenja (npr. koncentrirano ili raspodijeljeno), brzina vjetra i uvjeti tla. Obavezno uzmite u obzir ove čimbenike kada koristite dijagram opterećenja.
Primjer čitanja dijagrama opterećenja
Recimo da imate portalnu dizalicu i trebate podići teret u radijusu od 8 metara. Imate mogućnost korištenja dužine kraka od 15 ili 20 metara.
Najprije pronađite red na dijagramu opterećenja koji odgovara polumjeru od 8 metara. Zatim pogledajte stupce za dvije duljine nosača (15 metara i 20 metara). Možda ćete otkriti da je na duljini kraka od 15 metara nosivost 15 tona, dok je na duljini kraka od 20 metara nosivost samo 12 tona. Ako vaš teret teži 13 tona, trebali biste odabrati duljinu kraka od 15 metara kako biste osigurali sigurno podizanje.
Važnost ispravnog čitanja dijagrama opterećenja
Ispravno čitanje dijagrama opterećenja portalne dizalice od iznimne je važnosti iz nekoliko razloga:
Sigurnost
Preopterećenje portalne dizalice može dovesti do ozbiljnih nesreća, uključujući kolaps dizalice, što može uzrokovati ozljede ili čak smrt operatera i promatrača. Slijedeći dijagram opterećenja, možete osigurati da dizalica radi unutar svojih sigurnih granica, čime se smanjuje rizik od nezgoda.
Zaštita opreme
Rad dizalice iznad njezine nosivosti može uzrokovati oštećenje komponenti dizalice, kao što su krak, kabeli i dizalica. To može dovesti do skupih popravaka i zastoja. Ispravnom upotrebom dijagrama nosivosti možete zaštititi svoje ulaganje u dizalicu i produžiti joj vijek trajanja.
Učinkovitost
Razumijevanje dijagrama opterećenja omogućuje vam odabir najprikladnije konfiguracije dizalice za vaš zadatak dizanja. To vam može pomoći da dovršite posao učinkovitije, štedeći vrijeme i resurse.
Naša ponuda portalnih dizalica

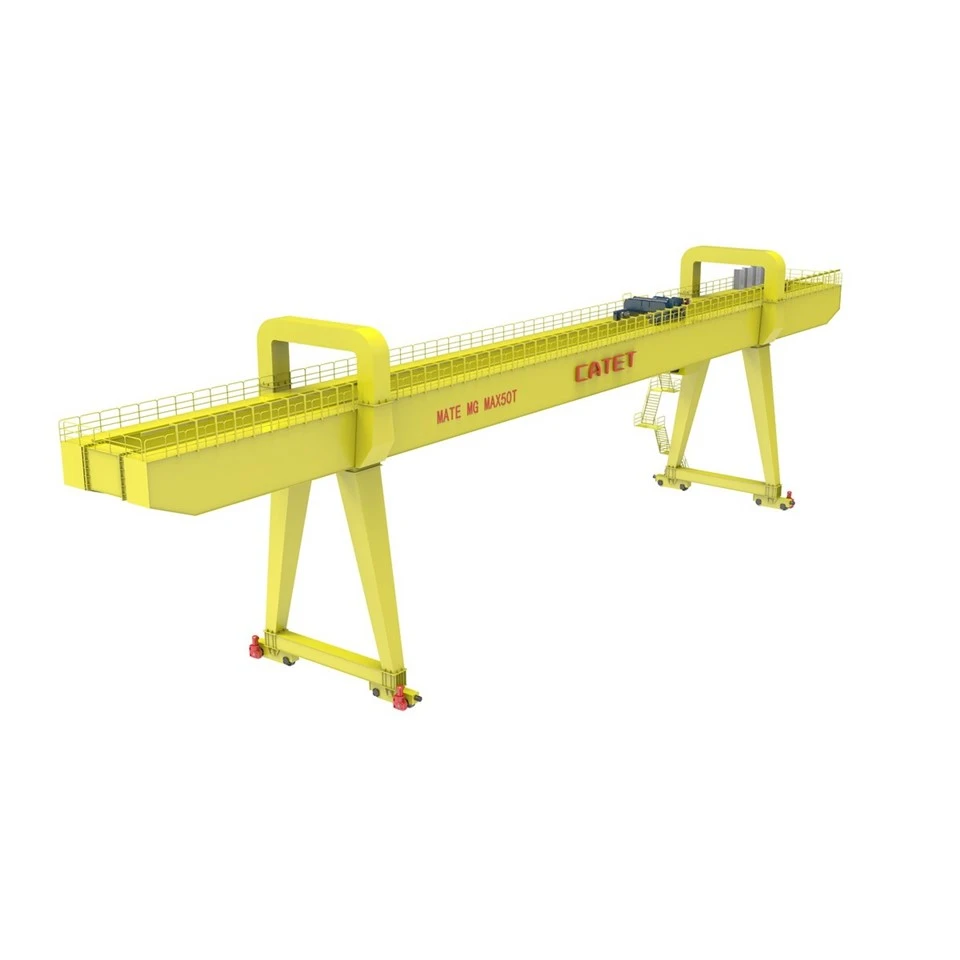

U našoj tvrtki nudimo širok raspon portalnih dizalica kako bismo zadovoljili različite potrebe kupaca. NašePortalna dizalica s dvostrukim nosačima prema europskim standardimadizajniran je s visokokvalitetnim materijalima i naprednom tehnologijom, pružajući izvrsne performanse i pouzdanost. Dolazi s detaljnim dijagramom opterećenja kako bi se osigurao siguran i učinkovit rad.
Također imamoDvostruki nosač portalne dizalicemodeli koji su prikladni za aplikacije podizanja teških tereta. Ove dizalice nude visoku nosivost i mogu se prilagoditi prema vašim specifičnim zahtjevima.
Za aplikacije gdje je prostor ograničen, našPoluportalna dizalica s dvostrukim gredamaje odličan izbor. Pruža troškovno učinkovito rješenje uz zadržavanje visokih performansi dizanja.
Obratite nam se za kupnju i savjetovanje
Ako ste zainteresirani za kupnju portalne dizalice ili imate pitanja o čitanju dijagrama opterećenja ili radu dizalice, slobodno nas kontaktirajte. Naš tim stručnjaka spreman je pomoći vam u odabiru prave dizalice za vaše potrebe te pružiti sve potrebne informacije i podršku.
